MAKİNE TEKNİK DETAYLARI / MACHINE TECHNICAL DETAILS

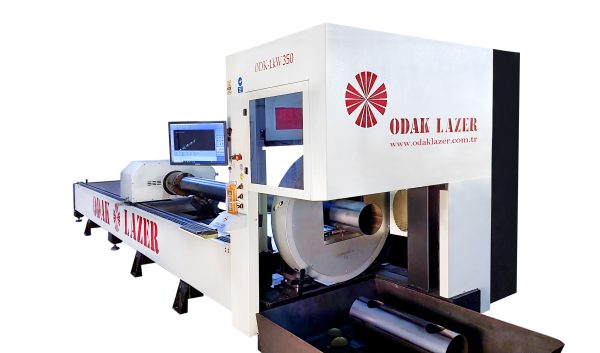

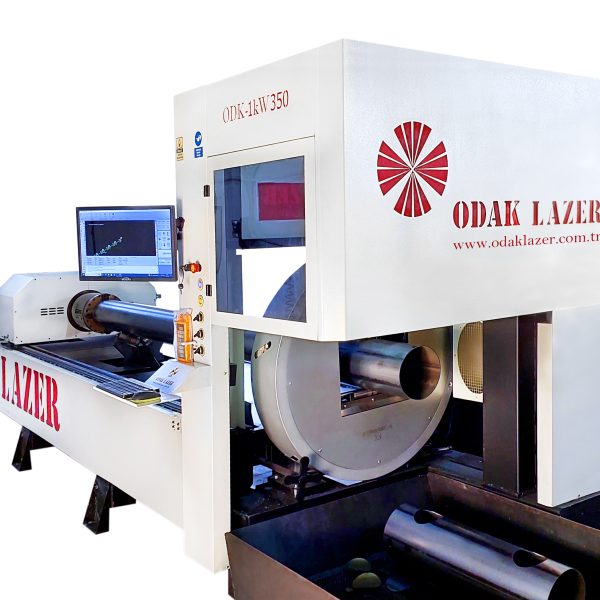

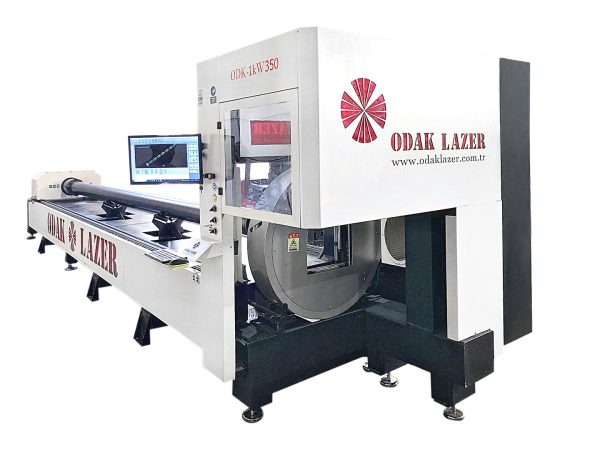

ODAK LAZER- FİBER LAZER KESİM MAKİNELERİ / FİBER LASER CUTTİNG MACHİNE

Makine Tip / Machine Type Boru-Profil Lazer Kesim Makineleri / Pipe-Profile Laser Cutting Machines
Modeller / Models ODK-3kW230 / ODK-6kW230
Lazer Gücü / Laser Source Output Power 3000W / 6000W
Maksimum Boru-Profil Uzunluğu / Max. Pipe-Profile Length 6500mm
Minumum-Maksimum Boru-Profil Çapı / Min.-Max. Pipe-Profile Diameter 20-230mm
Malzeme Sonu Uzunluğu / Material End Length Çapa Bağlı Olarak 100-250mm aralığındadır / It is in the range of 100-250mm depending on the diameter
Makine Ölçüleri / Machine Length 1600x9100mm
Malzeme Yükleme / Material Loading Elle Yükleme / Manuel
Malzeme Boşaltma / Material Discharge Elle Boşaltma / Manuel
Malzeme Takip Özelliği / Material Tracking Feature Elle Ayarlanan Destek Topu / Manually Adjustable Support Ball
Lazer Kesim Kafası / Laser Cutting Head RAYTOOLS / BOCI – Otomatik Fokus / Otomatic Focus
Lazer Rezonatör / Laser Source MAX PHOTONICS
CNC Kontrol Sistemi / CNC Control System CYPCUT- FSCUT3000 ETHERCAT (Tube Pro + Oto Nesting)
X-Y-Z Eksen / X-Y-Z Axis Linear Kare Ray ve Araba / Lineer Guideway (DXT), Helis Taşlanmış Kremayer M2 / Helical Sanded Rack M2 (JT)
Hareket Ekseni (Ayna) / Motion Axis (Mirror) 20-230mm
Hareket Motorları / Motion Engines Servo Motor – İNOVANCE ETHERCAT
Redüksiyon / Reducer Hassas Planet Redüktör / Precision Planetary Reducer (TECHMEC)
Arka Dayama / Back Gauge Divizör Mevcut / Divider Available
Köprü ve Şase / Gantry ve Main Body CNC Yüksek Hassasiyette İşlenmiştir. / CNC Machined With High Precision
Güvenlik Sistemi / Security System E-Stop- Limit Sensor / Alarm Korumalı- Alarm Protected / Aydınlatma-Lighting / Kapı Sensör-Door Sensor
Çalışma Voltajı / Working Voltage 380 VAC / 50Hz
Komut Sistemi / Command System .iges
Kablo Paleti / Cable Pallet Her Eksen Kabloları ve Tüm hortumlar Mukavemeti Yüksek Kapalı Tip Hareketli Kablo Paleti / All Axis Cables and All Hoses High Close Type Strength Cables Pallet
Elektrik Sistem / Electrical System Elektrik Aksam Ekip ve Ekipmanları / Electrical Component Crew and Equipment (SCHNEIDER ELECTRIC)
Bilgisayar / Computer Mevcut / Exists (Bilgisayarlı Operatör Paneli / Computer Operator Panel)
Güvenlik Sensör / Security Sensor İndüktif Sensor / Mekanik (Mechanical) Sensor
İkaz Lambası / Warning Lamp Mevcut / Exists
Operatör El Kumandası / Operator Hand Control Mevcut / Exists
Otomatik Yağlama / Automatic Lubrication Mevcut / Exists
Pnömatik Sistem / Pneumatic System SMC
Yardımcı Kesim Gazlar / Auxiliary Cut Gases Hava / Oksijen / Azot-Air / Oxygen / Nitrogen
Duman Emme Sistemi / Smoke Extraction System Salyangoz Fan / Snail Air Blower Fan
Soğutucu / Chiller Gazlı Su Soğutma Sistemi / Chiller (S&A China)
Menşei / Origin Türkiye / Turkey
Garanti / Warranty 2 yıl / 2 Years
Uygulanabilir Malzemeler / Applicable Materials Karbon Çelik, Paslanmaz Çelik, Aluminyum, Bakır, Pirinç, Titanyum, Demir / Carbon Steel, Stainless Steel, Aluminum, Copper, Brass, Titanium, Iron
